2008年 03月 23日
FT625D+TS-700S |
FT-625DのVFOドリフトがかなりなもんで・・・
VFO-700Sが手に入りませんし、まあ~お遊びとしてTS-700Sの本体VFOを繋いで安定度を調べてみました。

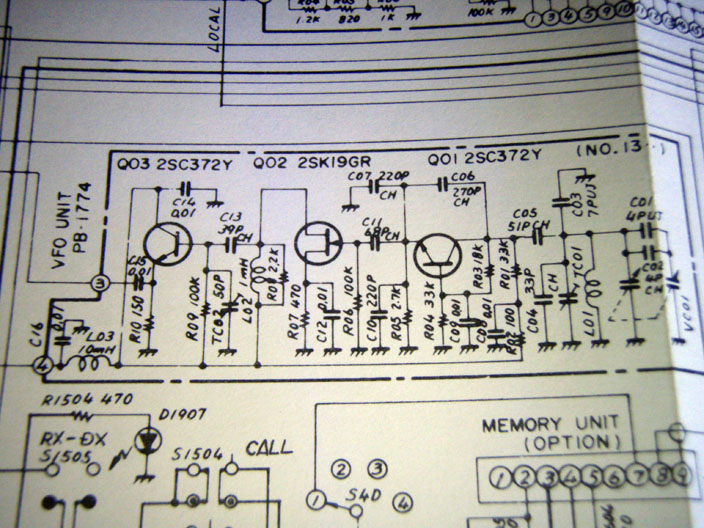

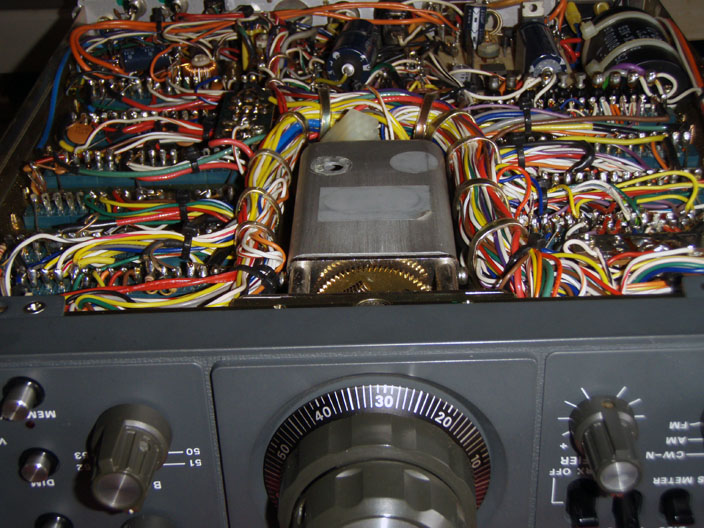

回路図を見てみますと、FT-625DのVFO出力はFIX基板の#3番に来てますね~
#1番がGNDです。

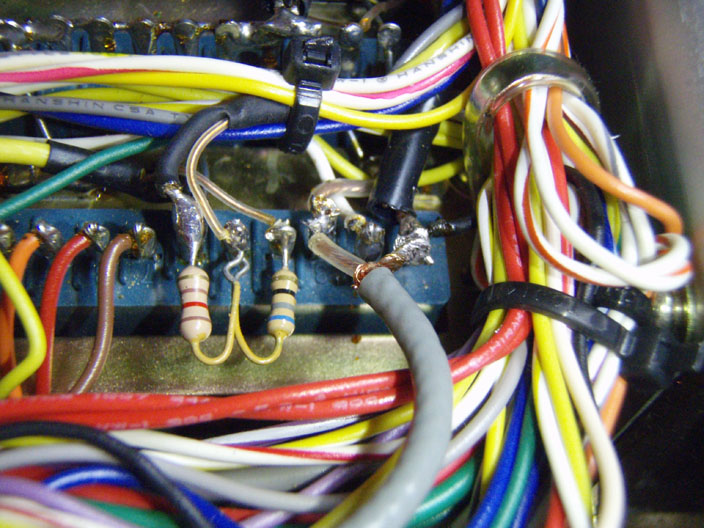

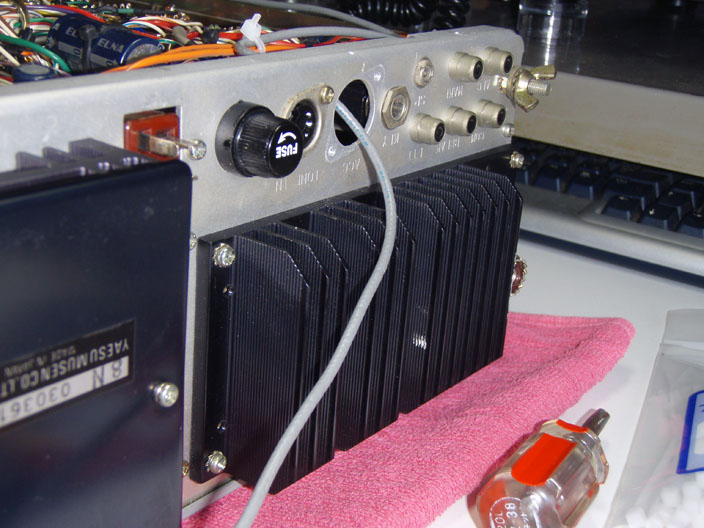

同軸1.5D-2Vを半田付けして入力コードにしました。

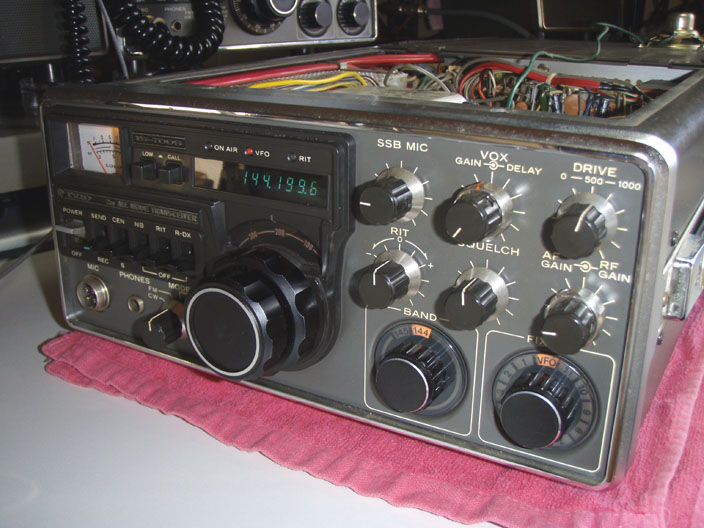

ここでTS-700Sの登場です~♪

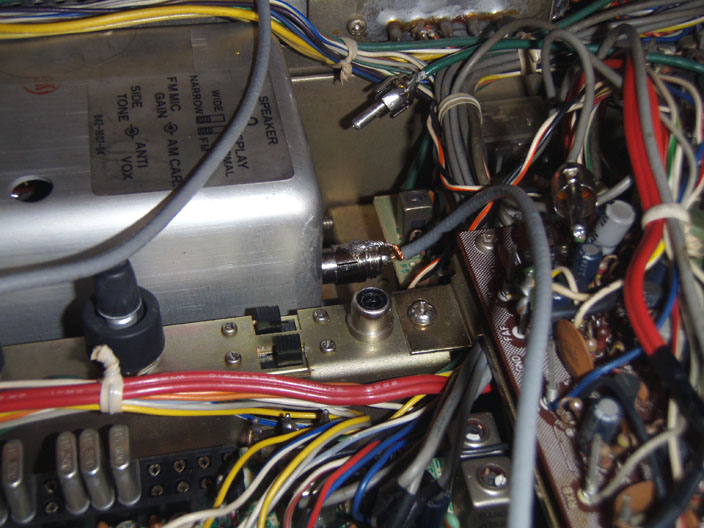

内臓VFO出力見つけるの簡単!!

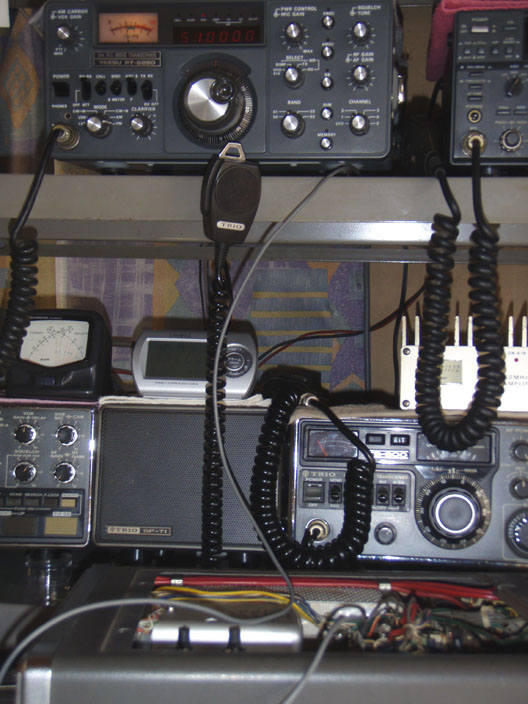

繋げました。

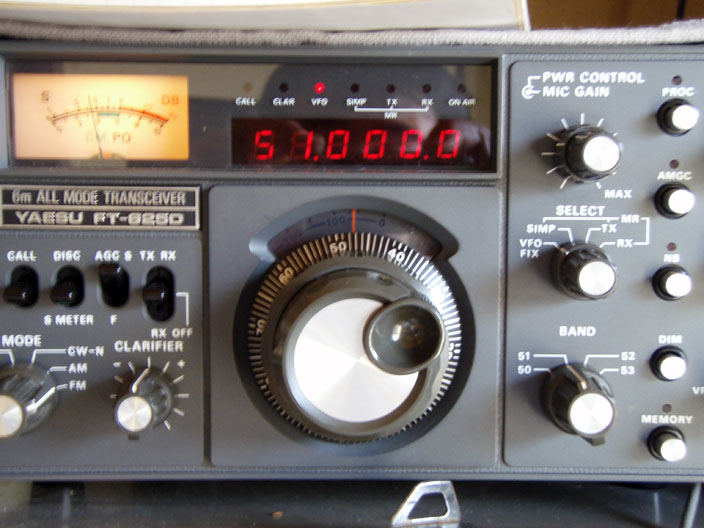

バッチリですね~
かなり良い感じに安定してます。
VFOの発信8.2~9.2Mで良いので、なにもVFO-700Sにこだわらなくても、良いのでは?
と感じました。
この頃のTS-600とかTS-830とかも同じ発信だと思いますね~
昔ローカルが、TS-830の外部VFOとしてTS-700Sの本体VFOを使っていたのを思い出しました。
それと
FT-625DのFIX周辺をみると2-VFOとかたすきがけとか、できそうな感じですね~
調べてみます。
VFO-700Sが手に入りませんし、まあ~お遊びとしてTS-700Sの本体VFOを繋いで安定度を調べてみました。
回路図を見てみますと、FT-625DのVFO出力はFIX基板の#3番に来てますね~
#1番がGNDです。
同軸1.5D-2Vを半田付けして入力コードにしました。
ここでTS-700Sの登場です~♪
内臓VFO出力見つけるの簡単!!
繋げました。
バッチリですね~
かなり良い感じに安定してます。
VFOの発信8.2~9.2Mで良いので、なにもVFO-700Sにこだわらなくても、良いのでは?
と感じました。
この頃のTS-600とかTS-830とかも同じ発信だと思いますね~
昔ローカルが、TS-830の外部VFOとしてTS-700Sの本体VFOを使っていたのを思い出しました。
それと
FT-625DのFIX周辺をみると2-VFOとかたすきがけとか、できそうな感じですね~
調べてみます。
by joe-4ge
